放水圧力測定器 ピトーテスター PAT. |
|---|
| ■ T-081323 |
|---|

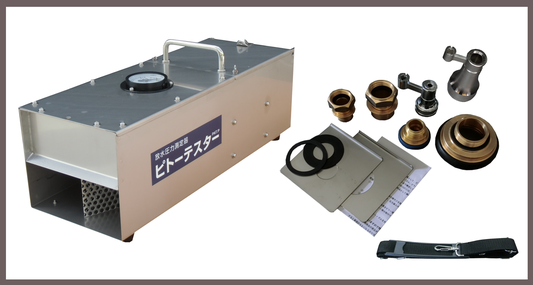

商品名：放水圧力測定器 ピトーテスター PAT.
型 番 ：T-081323
25A×8ｍｍ ／ 40A×13ｍｍ（本体にセット済）／ 65A×23ｍｍ
| ＜ 対応設備 ＞ |
|---|
|
対応設備 |
T-081323 |
|
屋外消火栓 |
― |
|
可搬消防ポンプ |
〇 |
|
連結送水管 |
〇※１ |
| 屋内消火栓 |
〇 |
|
易操作性消火栓 |
〇 |
| 2号消火栓 |
〇 |
| 補助散水栓 |
〇 |
| 広範囲型２号消火栓 |
※２ |
※１ 放水圧力測定を行うノズルの口径が２３ｍｍの場合（各自治体、地域による）
※２ 放水圧力測定器ピトーテスターPAT. T-081323で広範囲型２号消火栓の放水圧力測定を行う場合は、広範囲型消火栓用のノズル 25×10ｍｍ 型式：A-10 （別売）をご購入していただければ、放水圧力測定が可能です。
| ピトーテスターの構造 |
|---|

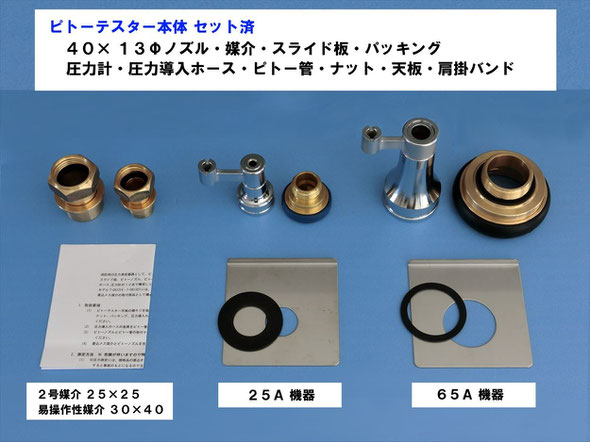

| 【 ピトーテスター本体 】 |
|---|
ノズル 40A×13ｍｍ基本セット
・天板
・ピトー管
・ナット
・圧力計
・圧力導入ホース
・ノズル 40A×13ｍｍ
・パッキング 40A
・差込メス媒介 40A
・スライド板 40A
| 【 ケース内部品 】 |
|---|
・ノズル 25A×8ｍｍ・65A×23ｍｍ
・差込メス媒介 25A・65A
・スライド板 25A・65A
・パッキング 25A・65A
・２号媒介 25A
・易操作性媒介＜棒状放水用＞ 30A
・取扱説明書
| 【 その他 】 |
|---|
・肩掛けバンド
※ ノズル 65×19ｍｍが必要な場合は、T-08131923がオススメです。
|
放水圧力測定器 ピトーテスターPAT. T-081319 |
|---|
| モデル | ノ ズ ル |
|---|---|
|
Ｔ-081323 |
25A × 8 mm |
| 40A × 13 mm | |
| 65A × 23 mm |
|
共 通 機 器 T-081323 |
|---|
|
ピトーテスター・天板・ピトー管・ナット・圧力計・圧力導入ホース・ケース・肩掛バンド 25、40、65A 差込メス媒介 25、40、65A スライド板 25、40、65A パッキング 25A ２号媒介 30A 易操作媒介（棒状放水用) |
|
ピトーノズル |
|---|
|
■ Z-17 |
|---|
商品名：ピトーノズル 65×17ｍｍ（別売）
型 番 ：Ｚ-17
屋外消火栓・連結送水管設備でノズルの先端における放水圧力が０．６０ＭＰa以上で流量が４００L/min以上の性能試験を行うことができます。
|
■ Z-19 |
|---|
商品名：ピトーノズル 65×19ｍｍ（別売）
型 番 ：Ｚ-19
屋外消火栓設備での放水圧力測定試験を行うことができます。
|
広範囲型・２号消火栓ノズル |
|---|
|
■ A-08 |
|---|
商品名：２号消火栓ノズル 25×8ｍｍ（別売）
型 番 ：A-08
放水圧力測定器 ピトーテスターPAT. にこちらの部品を取り付ければ、２号消火栓の放水圧力測定ができます。
|
■ A-10 |
|---|
商品名：広範囲型消火栓ノズル 25×10ｍｍ（別売）
型 番 ：A-10
放水圧力測定器 ピトーテスターPAT. にこちらの部品を取り付ければ、広範囲型２号消火栓の放水圧力測定ができます。
